随着电子产品向高密度、微型化方向发展,电化学迁移(Electrochemical Migration, ECM)已成为影响产品长期可靠性的关键因素。了解ECM的形成机理及其诱因,对于预防电子设备失效至关重要。
1. 什么是电化学迁移(ECM)?
电化学迁移是指在电子产品内部,距离较近的两个金属电极之间,在具备一定电压且环境湿度较大的情况下,发生的一种金属离子迁移现象。
其基本过程可以概括为:
- 阳极溶解: 阳极金属(或其氧化物)失去电子,溶解形成金属离子。
- 离子迁移: 金属离子在电场作用下,通过潮湿的水膜向阴极迁移。
- 阴极沉积: 金属离子运动到阴极处,获得电子还原,形成金属(或氧化物)沉积。
这种沉积物通常呈树枝状(Dendrites),随着时间推移,它会从阴极向阳极生长,最终导致两极之间绝缘电阻下降甚至短路。
图1:电化学迁移的微观机理示意图
2. ECM发生的五大核心要素
电化学迁移通常与以下因素共同相关,具体失效条件取决于材料、结构和环境:
- 电场: 电极之间存在电压差。
- 潮湿环境: 能够形成连续的水膜或电解质通道。
- 可迁移金属: 电极和表面金属的种类会影响离子溶解、迁移与沉积行为。
- 污染物: 提供离子,增加水的导电性。
- 迁移通道: 如PCB表面、阻焊层下的缝隙等。
3. 污染导致的电化学迁移
表面污染可能增加 ECM 风险。离子残留与水分共同作用时,可能提高表面导电性并促进金属腐蚀;实际影响与污染物种类、数量及环境条件有关。
- 化学腐蚀: 某些离子污染物可能影响金属表面状态,并促进局部腐蚀。
- 残留物影响: 助焊剂及其他工艺残留的组成不同,可能改变表面离子洁净度和吸湿行为,应结合清洁工艺与实际材料评估。

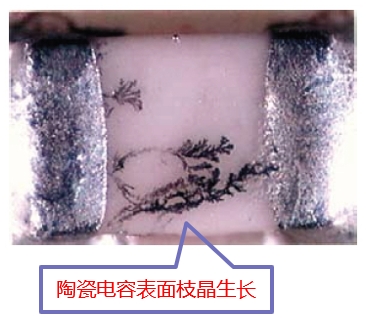

图2:陶瓷电容电极间枝晶状生长示例
污染物的影响不能只凭单一离子或通用排序判断。对具体产品,应结合表面离子分析、温湿度条件和可靠性试验识别主要风险来源。
4. 结论与防护
降低电化学迁移风险通常需要多项措施配合:控制 PCB 和元器件表面污染,评估电极间距与工作环境,并根据结构和材料需要选择保护涂层。清洗和涂覆效果应通过适合具体产品的工艺及可靠性验证确认,单一措施不能保证杜绝失效。
